Spiralkegelrad
Für die Berechnung der komplexen Zahnform von Spiralkegelrädern steht ein leistungsfähiges Paket zur Verfügung. Zur Zeit wird das System Klingelnberg Zyklo-Palloid® unterstützt. Neben der exakten Zahnformberechnung erfolgt die prinzipielle Geometrieberechnung nach ISO 23509 und KN 3028 sowie die Tragfähigkeit nach ISO 10300.
Leistungsmerkmale

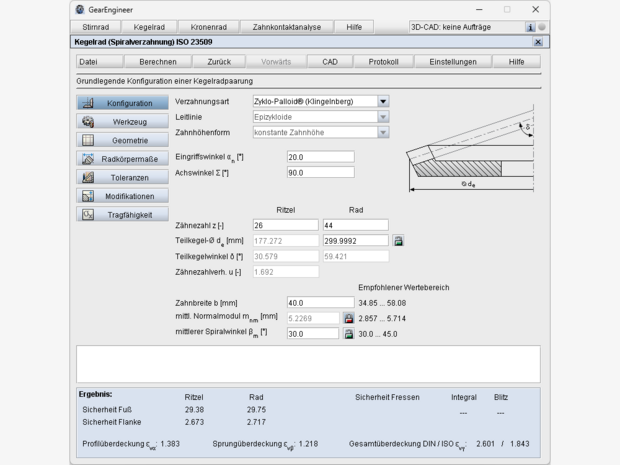

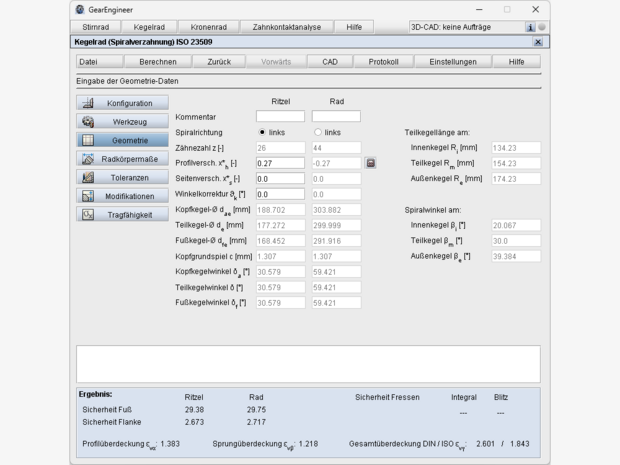

- Geometrie von Zyklo-Palloid®-verzahnten Kegelrädern nach Klingelnberg KN 3028/ISO 23509
- Profilhöhen- und Profilseitenverschiebung
- Kegelradpaare mit Achswinkel 90° und ungleich 90°, ohne Achsversatz
- Norm- und Sonderwerkzeugdaten
- Klingelnberg Maschinen wählbar sowie individuelle Maschinendaten vorgebbar
- Berechnung der Profil-, Sprung- und Gesamtüberdeckung

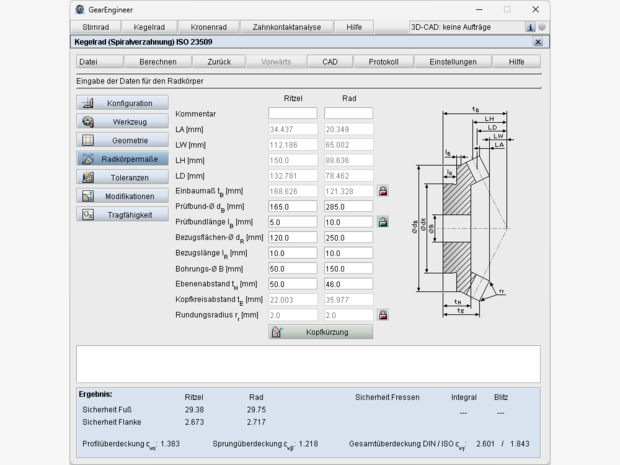

- Drehmaße mit Kegellängen, Winkeln und Einbaumaße
- Vorschläge für Flankenspiele nach Klingelnberg oder Niemann sowie individuelle Vorgabe möglich
- Zahnhöhen, Zahndicken und Zahndickensehnen

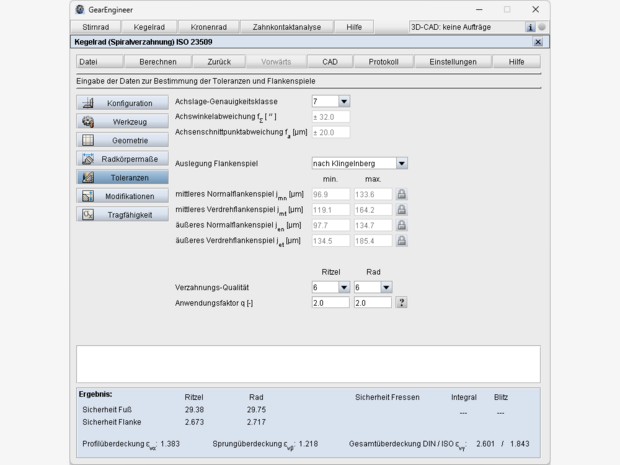

- Toleranzen DIN 3965 Achswinkel- und Achsenschnittpunktsabweichungen

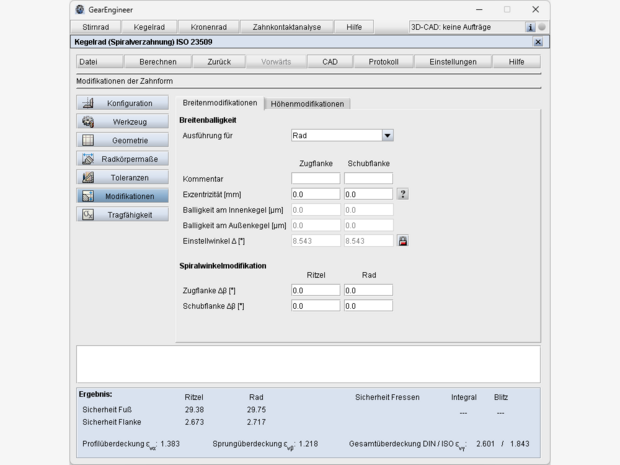

- Modifikationen/Balligkeiten
- Tragfähigkeitsberechnung nach ISO 10300
- Werkstoff- und Schmierstoffdatenbank

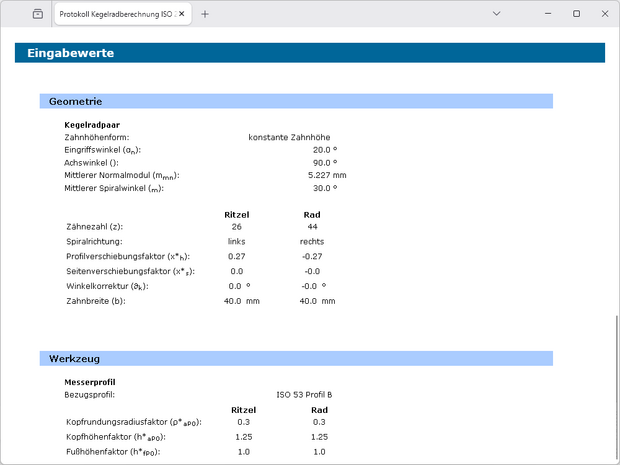

- Detailliertes Protokoll im HTML- und PDF-Format
- CAD-Datenausgabe: 3D-STEP/IGES
