Berechnung der Lagerlebensdauer

Die Software berechnet die Lebensdauer von Wälzlagern nach ISO/TS16281 unter Berücksichtigung der Innengeometrie des Lagers. Die Software berücksichtigt die folgenden Effekte:

• Lagerspiel
• Spieländerung durch Wärmedehnungen
• Spieländerung durch Passungen
• Belastung durch Fliehkraft
• Lebensdauerreduktion durch geringere Härte

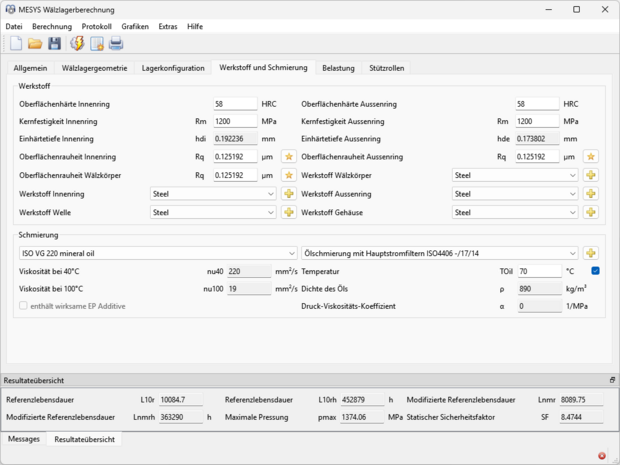

• Schmierstoff
• Schmierfilmdicke
• Lastkollektive
• Lagersätze aus mehreren Lagern
• Hybridlager mit Keramikkugeln
• Überlebenswahrscheinlichkeit

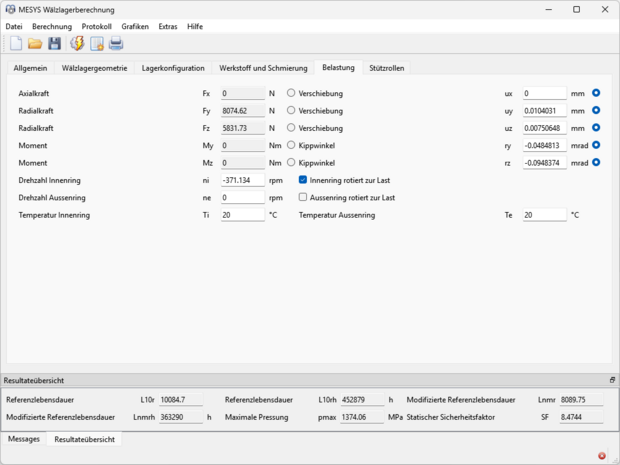

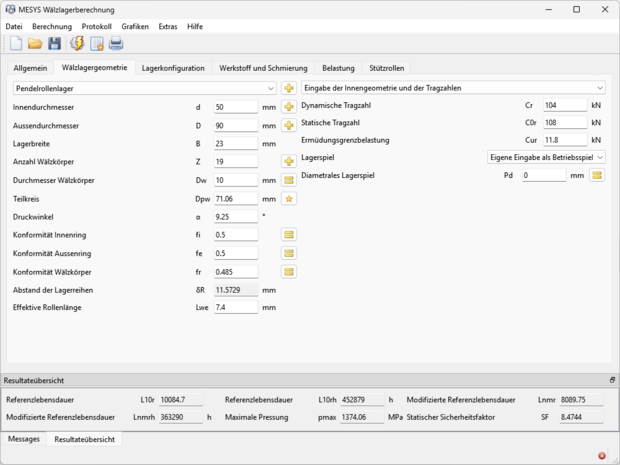

Die Innengeometrie der Lager wird vom Benutzer vorgegeben, kann aber auch aus den Tragzahlen approximiert werden. Die Berechnung liefert zur vorgegebenen Belastung (Kraft und Moment bzw. Neigung) die Pressungsverteilung auf die Wälzkörper und die Referenzlebensdauer nach ISO/TS16281.

Ergebnisse

Die Resultate der Wälzlagerberechnung werden sowohl als Protokoll als auch graphisch ausgegeben. Als Resultate ergeben sich neben der Lebensdauer:

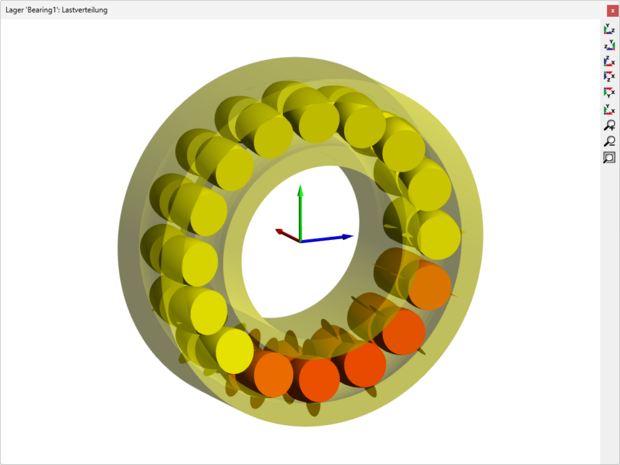

• Lastverteilung im Lager
• Hertzsche Pressung

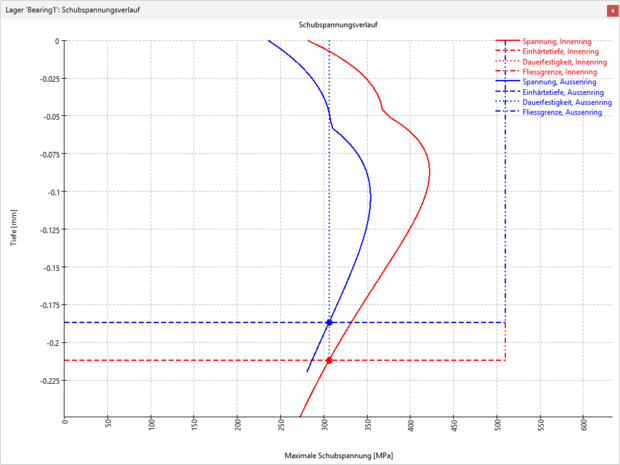

• Spannungen unterhalb der Oberfläche zur Bestimmung der notwendigen Härtetiefe
• Lastabhängige Reibmoment
• Druckwinkel unter Last
• Verschiebung und Verkippung des Lagers
• Minimale Schmierspaltdicke
• Bohr-/Rollverhältnis
• Ausdehnung der Druckellipse

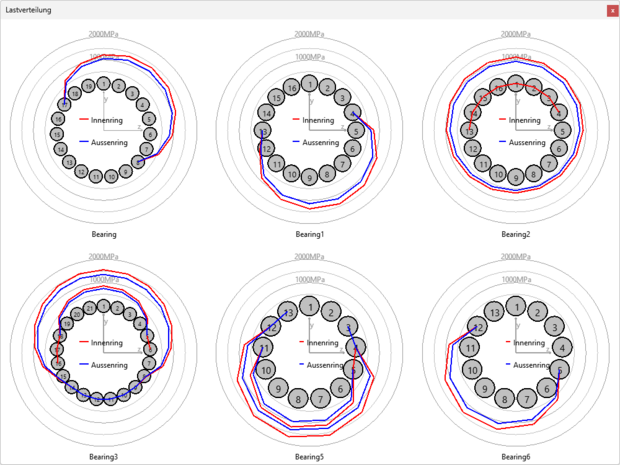

• Lastverteilung in einem Lagersatz

Einzellager unter Kippmoment

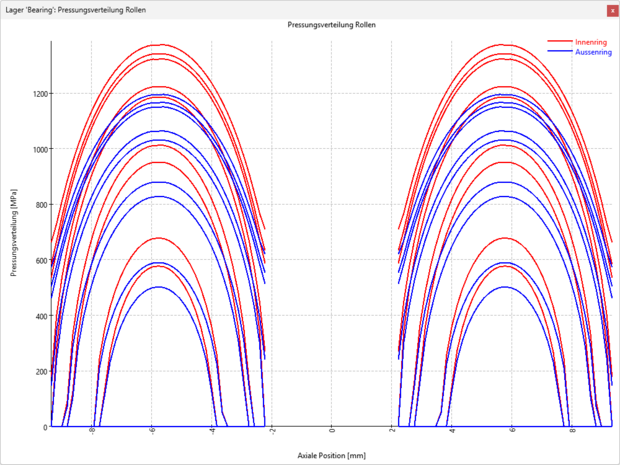

Bei Rollenlagern lässt sich der Einfluss einer Verkippung auf die Pressungsverteilung und die Lebensdauer überprüfen.

Sätze von Spindellagern

Die Lastverteilung und die Lebensdauer des Lagersatzes können abhängig von der Vorspannung berechnet werden. Die Vorspannung kann individuell für jedes Spindellager vorgegeben werden. Damit kann auch kontrolliert werden, ob die Vorspannung ausreichend ist, und die Wälzlager in allen Lastfällen belastet sind. Ein Satz von Zylinderrollenlagern als Planetenradlagerung lässt sich auch auslegen.

Einfluss von Lagerspiel und Vorspannung

Der Einfluss von Lagerspiel und Vorspannung auf die Lagerlebensdauer und Lastverteilung können bestimmt werden. Die Lagerluft kann als Lagerluftklasse C2…C4 nach Norm gewählt werden oder direkt als Zahlenwert vorgegeben werden. Die Lagertoleranzen werden nach Norm als P0…P2 gewählt und die Toleranzen von Gehäuse und Welle nach ISO 286.

Hohe Drehzahlen

Normalerweise ist der Innenring eines Lagers stärker belastet als der Außenring. Bei hohen Drehzahlen kann sich dies aufgrund der Fliehkraft ändern. Auch die Druckwinkel ändern sich bei hohen Drehzahlen.
