Leistungsmerkmale

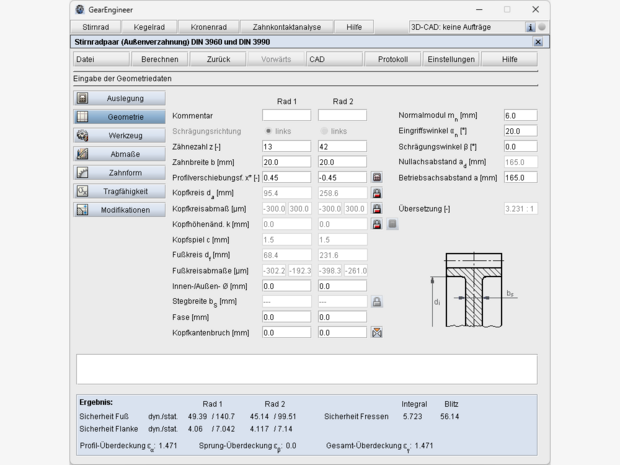

• Geometrie von außen- und innenverzahnten Stirnradpaaren nach DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 und DIN 868

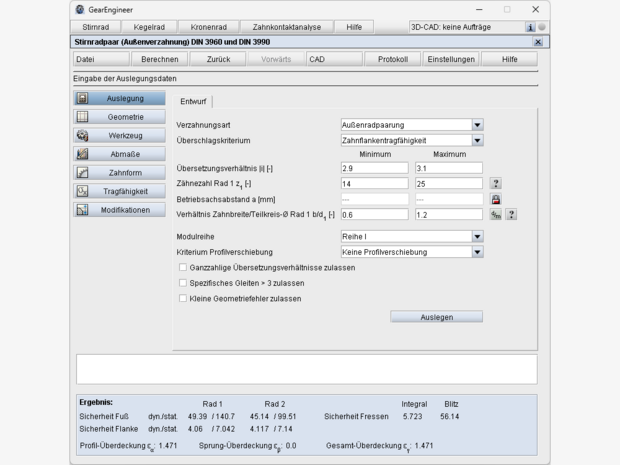

• Profilverschiebung mit Auslegungsfunktion
• Betriebsachsabstand vorgebbar oder Berechnung aus Profilverschiebungsfaktoren

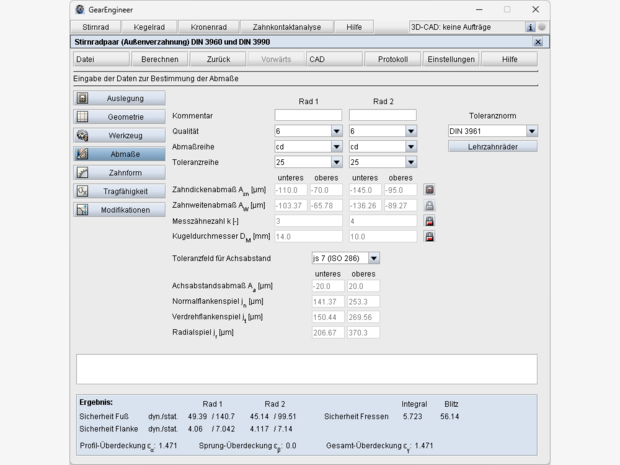

• Zahndickentoleranzen und Achsabstandsabmaße
• Berücksichtigung Kopfkantenbruch

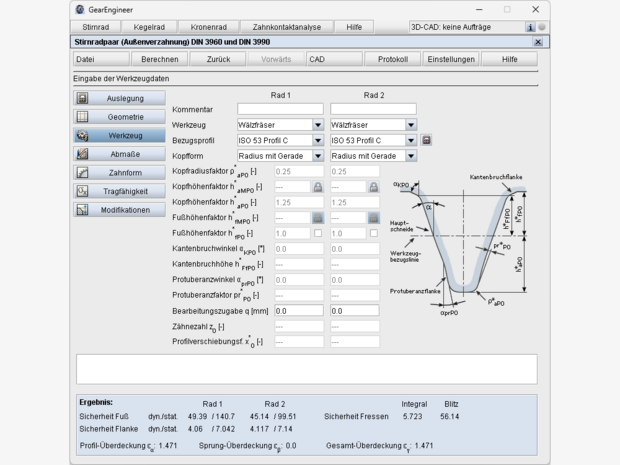

• Genormte Werkzeugbezugsprofile nach ISO 53, DIN 867 und DIN 3972 I und II sowie Sonderprofile
• Protuberanzwerkzeuge mit und ohne Bearbeitungszugabe
• Auslegungsfunktion für Sonderwerkzeuge
• Werkzeugarten: Wälzfräser, Schneidrad/Stoßrad, konstruierte Evolvente
• Ermittlung der Prüfmaße für die Verzahnung
• Ermittlung der Zahndickenabmaße aus gemessenen Werten bzw. aus vorgegebenen Prüfmaßen

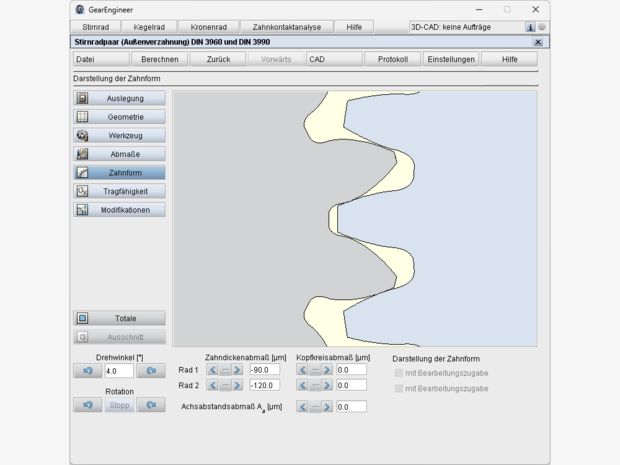

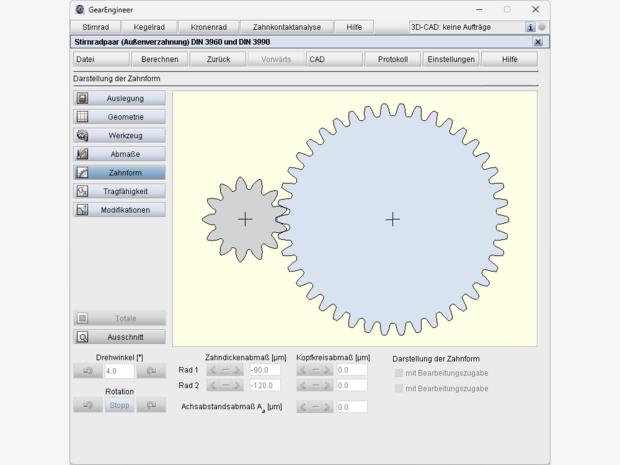

• Darstellung der exakt berechneten Zahnform und des Zahneingriffs

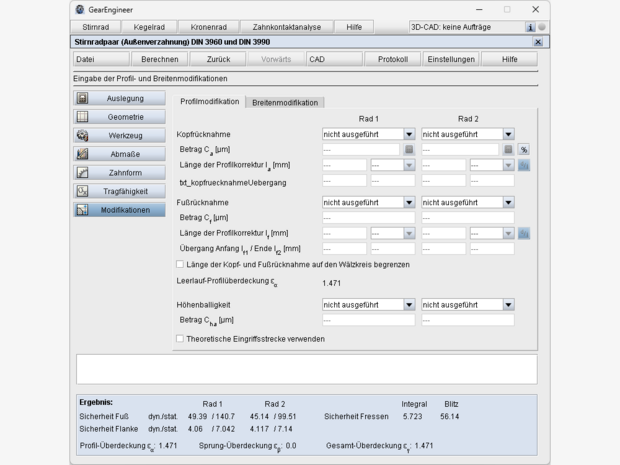

• Vorgabe und Berücksichtigung von Profilmodifikationen in der Zahnform: lineare und kreisförmige Kopfrücknahme, lineare und kreisförmige Fußrücknahme, symmetrische Höhenballigkeit
• Vorgabe und Berücksichtigung von Flankenmodifikationen in der Zahnform: Endrücknahme, symmetrische und asymmetrische Breitenballigkeit
• Lastfreie Tragbildberechnung/Zahnkontaktanalyse (TCA)

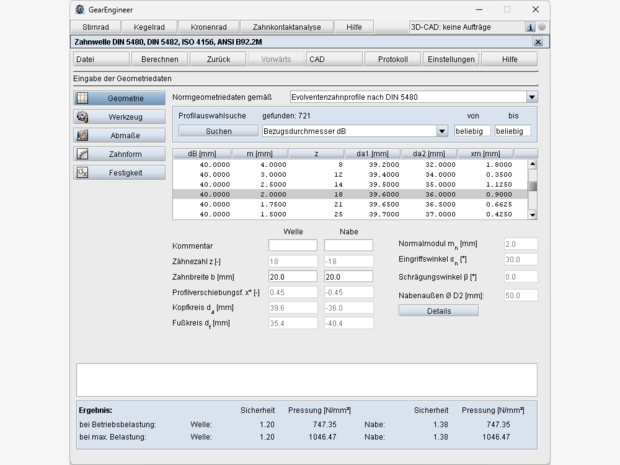

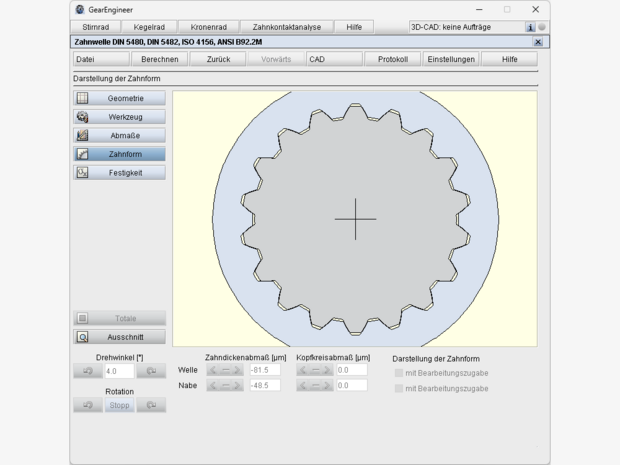

• Zahnwellengeometrie nach DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M, ANSI B92.1 und ähnlich

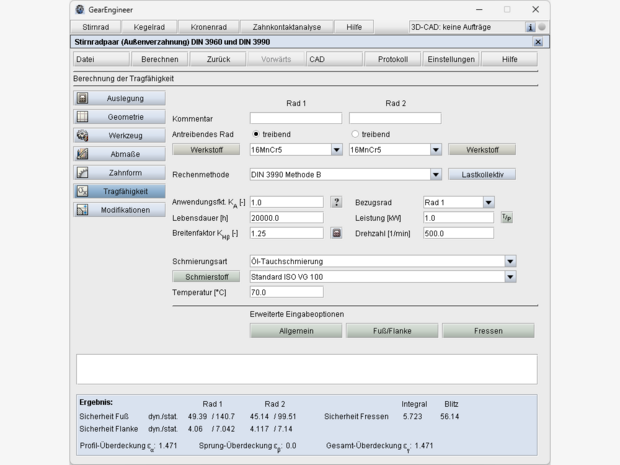

• Tragfähigkeitsberechnung nach DIN 3990, ISO 6336 Methode B und ISO/TR 13989
• Werkstoff- und Schmierstoffdatenbank
• Berücksichtigung von Schleifkerben
• Berechnung der optimalen Einhärtetiefe
• Betriebsweise schwellend, wechselnd oder reversierend
• Verzahnungswirkungsgrad
• Berechnung der Sicherheiten für Zeit- und Dauerfestigkeit sowie statische Sicherheit (Zahnfuß, Flanke bzw. Grübchen, Fressen)
• Prüfung auf Eingriffsstörungen

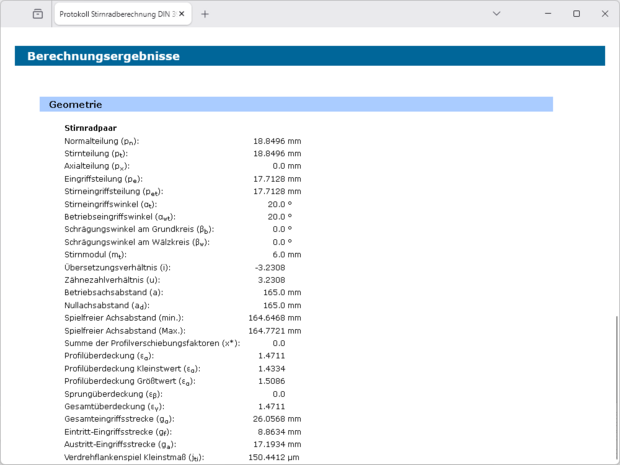

• Detailliertes Protokoll im HTML- und PDF-Format
• CAD-Datenausgabe: 2D-DXF und 3D-STEP/IGES
