Kegelrad
Mit dem Kegelradpaket lassen sich schnell und einfach gerad- und schrägverzahnte Kegelräder auslegen und nachrechnen. Neben der Geometrieberechnung nach ISO 23509 für verschiedene Kegelformen ist die Ermittlung und Ausgabe der exakten Zahnform inkl. der Berücksichtigung von Profilverschiebung, Zahndickenänderung, Spiel und Breitenballigkeiten möglich. Darüber hinaus kann die Tragfähigkeit nach ISO 10300 durchgeführt werden.
Leistungsmerkmale

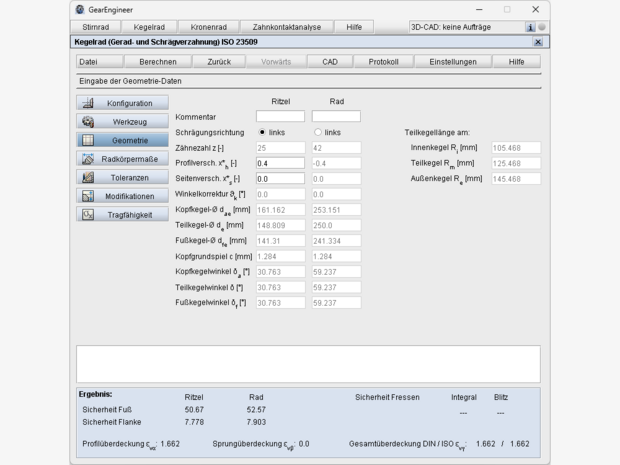

- Geometrie von gerad- und schrägverzahnten Kegelrädern nach ISO 23509 und DIN 3971
- DIN-Kegelform: Kopf-, Fuß- und Teilkegel treffen sich in einem Punkt (Gleason)
- Klingelnberg-Kegelform: Kopf-, Fuß- und Teilkegel laufen parallel (konstante Zahnhöhe)
- Standard-Kegelform: Fuß- und Teilkegel treffen sich in einem Punkt (Gleason/Konvoid)
- Profilhöhen- und Profilseitenverschiebung
- Achswinkel gleich und ungleich 90°, ohne Achsversatz

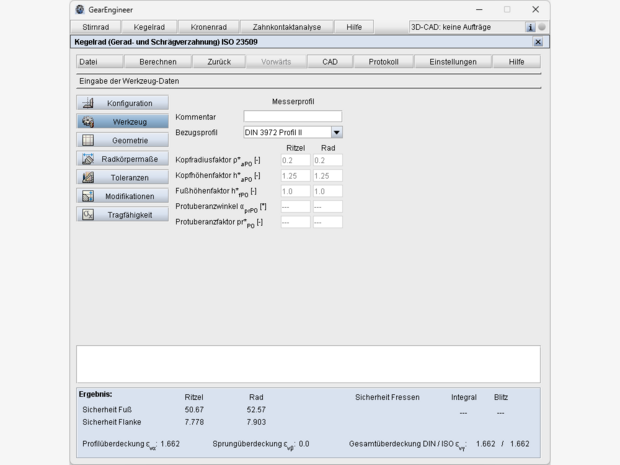

- Norm- und Sonderwerkzeugdaten
- Berechnung der Profil-, Sprung- und Gesamtüberdeckung

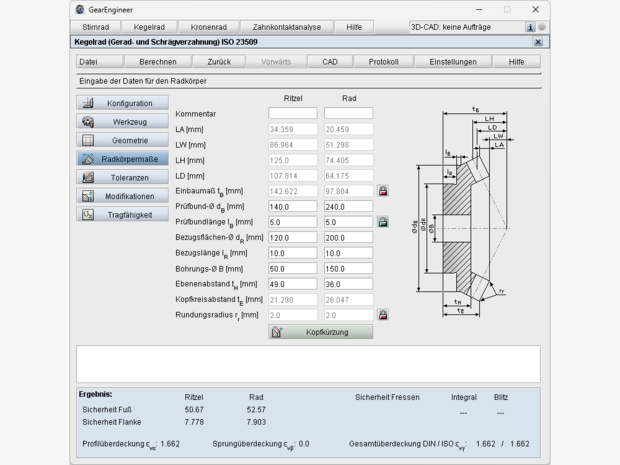

- Drehmaße mit Kegellängen, Winkeln und Einbaumaße
- Vorschläge für Flankenspiele
- Ermittlung der Zahnhöhen, Zahndicken und Zahndickensehnen

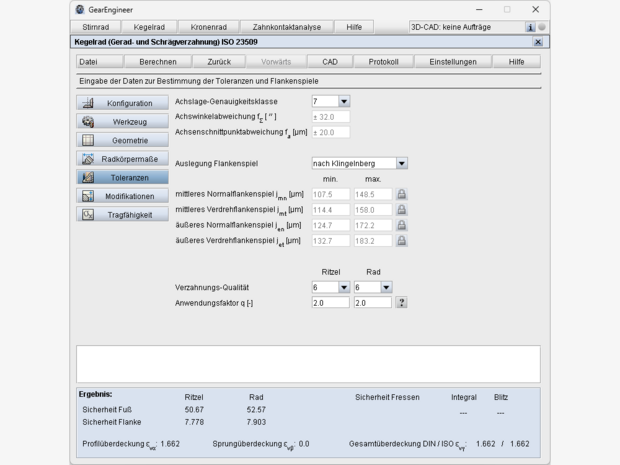

- Toleranzen DIN 3965; Achswinkel- und Achsenschnittpunktsabweichungen

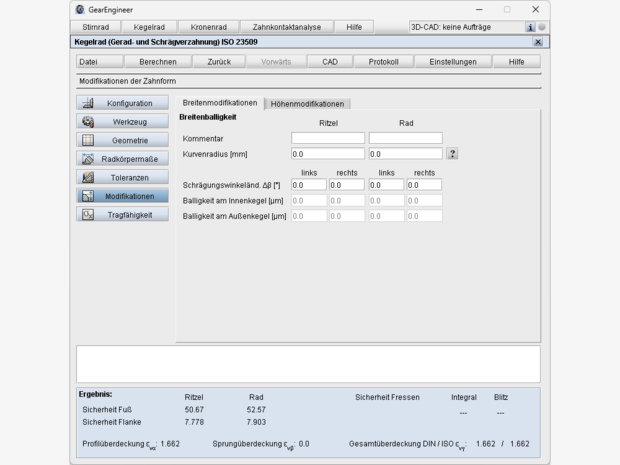

- Berücksichtigung von Längs- bzw. Breitenballigkeiten

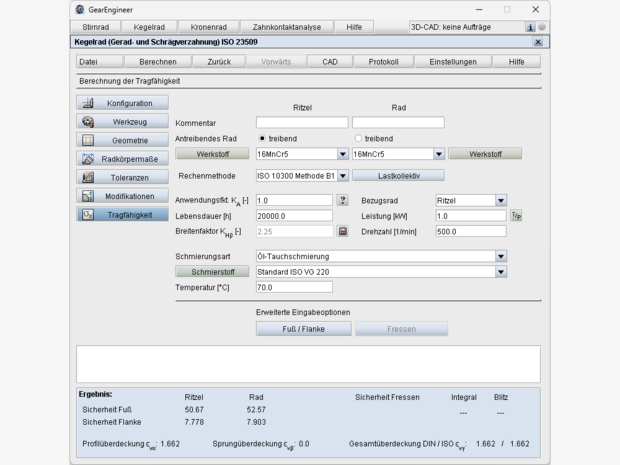

- Tragfähigkeitsberechnung nach ISO 10300
- Werkstoff- und Schmierstoffdatenbank

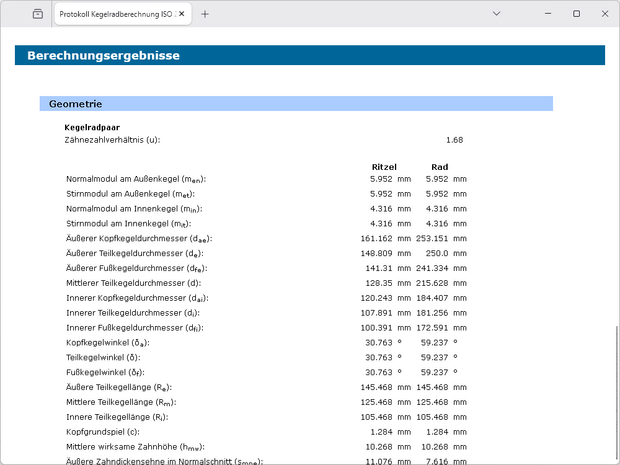

- Detailliertes Protokoll im HTML- und PDF-Format
- CAD-Datenausgabe: 3D-STEP/IGES
